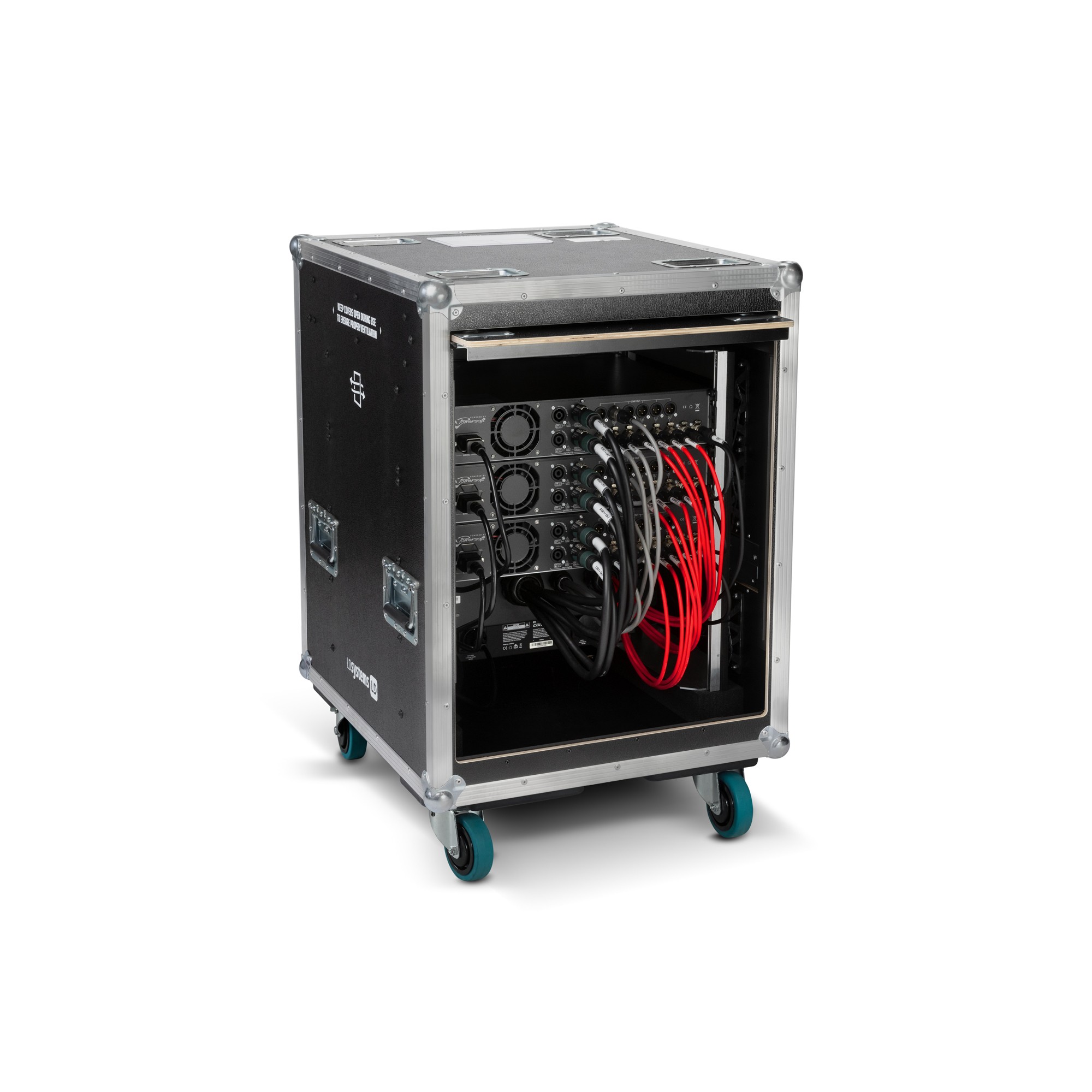

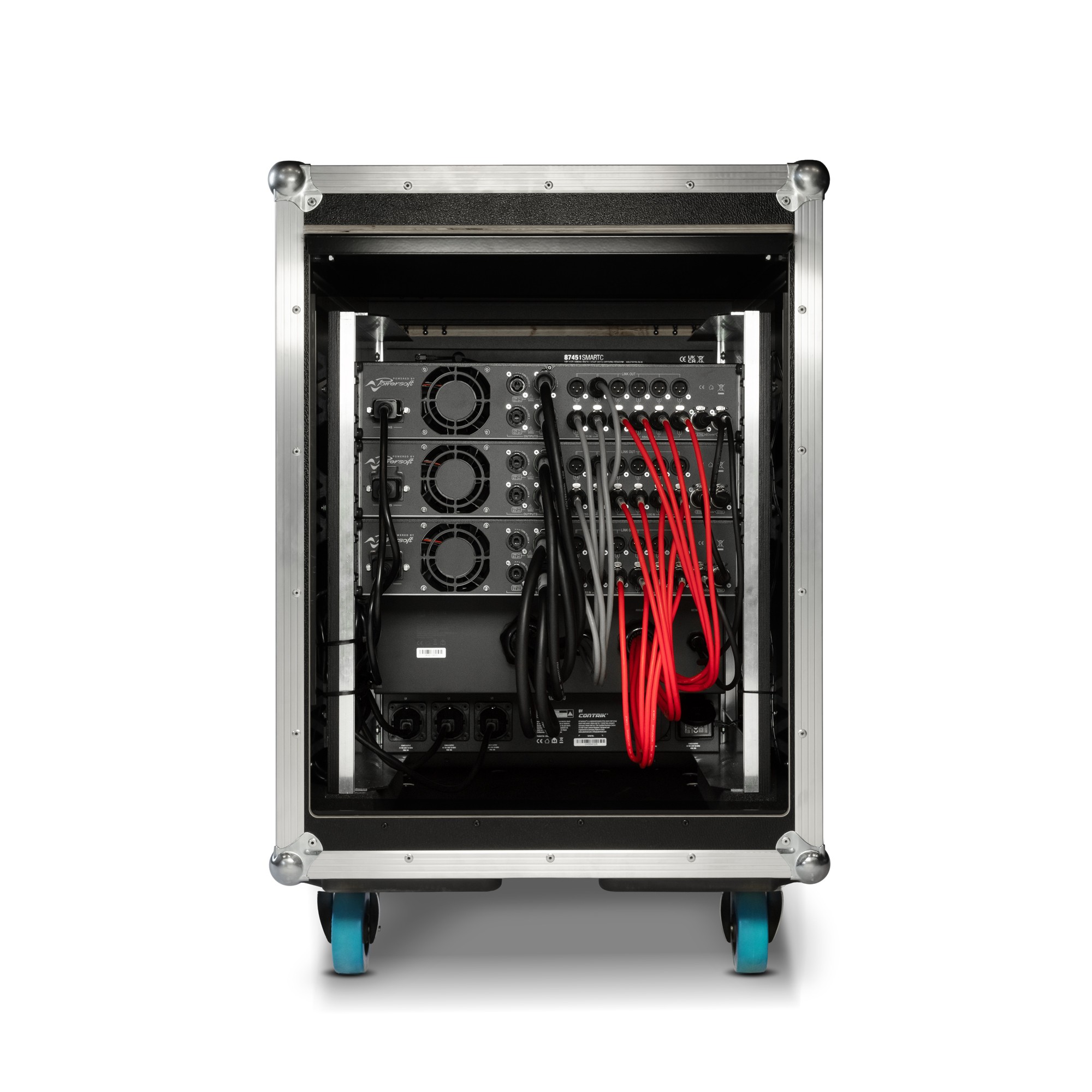

ADA 12K4 TOURING RACK 12-Kanal Endstufen-Rack mit Patchpanel und Stromverteilung

Artikelnr.: LDADA12K4TRACK

Serie: ADA

3 × ADA 12K4 Verstärker – je 4 × 2700 W @ 4 Ω

Bis zu 32,4 kW Gesamtsystemleistung

24-Bit/96 kHz DSP mit 32-Bit Floating-Point, FIR-, IIR- und Raised-Cosine-Filter, EQ, Frequenzweiche und Delay

12HE Touring-Rack mit Stoßdämpfung und zwei versenkbaren Türen

3HE Patchpanel mit Neutrik®-Anschlüssen und klarer Beschriftung

Lautsprecherausgänge: 3 × SpeakON NL8, 12 × SpeakON NL4

Eingänge: 12 × XLR analog, 4 × AES3 digital

Link: 12 × analog über 6 × RJ-45 für Audio over Cat (AoC)

Network: 2 × Ethernet RJ-45 (Dante™)

2HE 32A Stromverteilung mit Durchschleifausgang, 6 × Schuko-Steckdosen

3 × Leitungsschutzschalter und 3 × digitale Spannungs-/Stromanzeigen

1HE LED-Rackleuchte mit Bewegungssensor, mehrfarbig

Kaufen

Jetzt suchen

Inhalte und Kategorien

Alle anzeigen

Inhalte und Kategorien

Serien

Suchvorschläge

Alle Ergebnisse anzeigen

3 × ADA 12K4 Verstärker – je 4 × 2700 W @ 4 Ω

Bis zu 32,4 kW Gesamtsystemleistung

24-Bit/96 kHz DSP mit 32-Bit Floating-Point, FIR-, IIR- und Raised-Cosine-Filter, EQ, Frequenzweiche und Delay

12HE Touring-Rack mit Stoßdämpfung und zwei versenkbaren Türen

3HE Patchpanel mit Neutrik®-Anschlüssen und klarer Beschriftung

Lautsprecherausgänge: 3 × SpeakON NL8, 12 × SpeakON NL4

Eingänge: 12 × XLR analog, 4 × AES3 digital

Link: 12 × analog über 6 × RJ-45 für Audio over Cat (AoC)

Network: 2 × Ethernet RJ-45 (Dante™)

2HE 32A Stromverteilung mit Durchschleifausgang, 6 × Schuko-Steckdosen

3 × Leitungsschutzschalter und 3 × digitale Spannungs-/Stromanzeigen

1HE LED-Rackleuchte mit Bewegungssensor, mehrfarbig

Beschreibung

Das ADA 12K4 Touring Rack ist ein vorkonfiguriertes 12-Kanal Systemrack für Touring- und Live-Anwendungen. Es umfasst drei ADA 12K4 Endstufen mit DSP und Dante™. Jede Endstufe liefert 4 × 2700 W @ 4 Ω – für eine Gesamtsystemleistung von bis zu 32,4 kW. Die Signalbearbeitung arbeitet hochauflösend (24 Bit / 96 kHz mit 32-Bit Floating Point sowie FIR/IIR/Raised-Cosine-Filtern) und unterstützt moderne Systemoptimierung inklusive EQ, Crossover und Delay. Alle Komponenten sitzen in einem 12HE Touring-Rack mit Stoßdämpfung und zwei versenkbaren Türen, für geschützten Transport und schnellen Zugriff vor Ort.

Das 3HE ADA TPP Patchpanel mit klarer, Tour tauglicher Beschriftung und premium Neutrik®-Anschlüssen bietet direkten Zugriff auf die drei Verstärker an der Vorderseite:

Lautsprecherausgänge: 3 × SpeakON NL8, 12 × SpeakON NL4
Eingänge: 12 × XLR analog, 4 × AES3 digital
Link: 6 × AES72 RJ-45 für AoC-Routing
Network: 2 × Ethernet RJ-45 (Dante™)

Die 12 analogen XLR-Signale lassen sich über die AES72-RJ-45-Ports mithilfe zusätzlicher Audio-over-Cat (AoC) Adapter weiterführen. Zwei Dante™-Ports ermöglichen eine schnelle Netzwerkintegration und unterstützen die Einbindung in die Armonía Pro Audio Suite™.

Über Armonía Plus können die LD Systems Lautsprecher-Presets auf dem DSP-Verstärker verwaltet und upgedatet werden, ohne komplexe Konfigurationen vorzunehmen. Alternativ lassen sich individuelle Presets erstellen und verwalten, um das System optimal an spezifische Anforderungen anzupassen.

Die integrierte 2HE 32A Dreiphasen-Stromverteilung mit Durchschleifausgang sorgt für ein zentrales Power-Management. Sie bietet sechs Schuko-Ausgänge: drei versorgen die Endstufen, drei stehen für zusätzliche Geräte zur Verfügung. Drei Leistungsschalter und drei digitale Spannungs-/Strommesser sorgen für einen sicheren Betrieb und schnelle Überprüfungen.

Eine 1HE LED-Rackleuchte mit Bewegungssensor und mehrfarbiger LED ergänzt das Rack für komfortables verkabeln auch in dunklen Umgebungen.

Spezifikationen

Allgemein

Lieferumfang

3 × LDADA12K4, 1 × LDADATPP, 1 × LDADAPDU

Material

Multiplex

Farbe

Schwarz

Gewicht

84,9 kg

Rad

Rollentyp

Schwerlastrolle

Material

Gummi

Farbe

Blau

Anzahl

Gebremste Rollen

Durchmesser

100 mm

Abmessungen & Gewicht

Breite

598,4 mm

Höhe

909 mm

Tiefe

684 mm

Rackbreite

19"

Rackhöhe

12 HE

Gewicht

84,9 kg

LDADA12K4 - LD Systems ADA 12K4 TOURING RACK 4-Kanal Verstärker mit DSP & DANTE™

Produktart

Verstärker

Typ

4-Kanal

Handhabung der Kanäle:

Eingänge Analog

4 x XLR female , 4 x XLR male

Eingänge Digital AES3

2 x XLR male ( Link )

Eingänge Digital DANTE / AES67

2 x XLR Ethercon ( 4 Audio Channels )

Audio:

Max. Eingangspegel

24 dBu

Crosstalk ( 1 kHz )

- 75 db Typ

Eingangsimpedanz

20 kOhm ( sym. ) Ohm

CMRR

65 dB Typ dB

THD + N ( 0,1 W bis halbe Leistung )

< 0,1 % ( typisch < 0,05 % )

SMPTE IMD ( 0,1 W bis halbe Leistung )

< 0,1 % ( typisch < 0,05 % )

Ausgangsimpedanz bei 100 Hz

30 mOhm

DSP:

AD Konverter

125 dB-A Dynamikumfang - 0,005 % THD+N , 24 Bit Tandem™ @ 48 kHz

DA Konverter

117 dB-A Dynamikumfang - 0,003 % THD+N , 24 Bit Tandem™ @ 48 kHz

Abtastratenwandler

140 dB Dynamikumfang - 0,0001 % THD+N , 24 Bit @ 96 kHz

Interne Auflösung

32-Bit-Floating-Point

Latenz

2,5 ms

Speicher / Presets

50 Verstärker-Snapshots , Praktisch unbegrenzte Lautsprechervoreinstellungen

Delay

2 s ( Eingang )+ 100 ms ( Ausgang ) mS

Equalizer

Allpass , Bandpass , Benutzerdefinierte FIR - Filter , Hi / Lo-Pass , Hi / Lo-Shelving , Notch - Filter , Parametrische IIR - Filter , Peaking - Filter , Raised - Cosine - Filter

Crossover

6 dB/ Okt. bis 48 dB / Okt. ( IIR ) , Bessel , Butterworth , Lineare Phase (FIR) , Linkwitz-Riley

Limiter

Peak Limit , RMS Power , RMS Power Supply Limiter , TruePower™

Dämpfungsfaktor - Steuerung

Active DampingControl™ , LiveImpedance™ - Messung

Display:

Auflösung

480 x 272 Pixel, 4,3 Zoll Bildschirmdiagonale

Helligkeit

600 nit

Steuerung

Drehencoder 20 Stufen / Umdrehung mit Drucktaster , Multitouch kapazitiv

Output:

Pro Kanal @ 2 Ohm ( symmetrisch )

2000 W

Pro Kanal @ 2 Ohm ( unsymmetrisch )

2000 W

Pro Kanal @ 4 Ohm ( symmetrisch )

2700 W

Pro Kanal @ 4 Ohm ( unsymmetrisch )

3000 W

Pro Kanal @ 8 Ohm ( symmetrisch )

1800 W

Pro Kanal @ 8 Ohm ( unsymmetrisch )

1900 W

Bridge Mode 4 Ohm

4000 W

Bridge Mode 8 Ohm

5400 W

Max. Ausgangsleistung

180 Vpeak

Ausgangsstrom max

> 55 Apeak

Strom & Wärme:

Leistungsaufnahme 100 V Standby

16 W

Leistungsaufnahme 100 V Leerlauf

42 W

Stromverbrauch 1 / 8 Leistung @ 4 Ohm

1570 W

Stromaufnahme 1 / 8 Leistung

16,5 Arms

Wärmeverlust 1 / 8 Leistung

1670 BTU / h

Leistungsaufnahme 240 V Standby

17 W

Leistungsaufnahme 240 V Ruhezustand

42 W

Stromverbrauch 240 V 1 / 8 Leistung @ 4 Ohm

1940 W

Stromaufnahme 240 V

8,9 Arms

Wärmeverlust 240 V

2000 BTU / h

Netzteiltyp

SRM , Schaltnetzteil mit Power - Factor - Correction (PFC)

Nennspannung (+/-10% )

100 V AC - 240 V AC / 50 - 60 Hz

Betriebsspannung

90 V AC - 264 V AC, 50 - 60 Hz

Anschlussart

IEC C 20 ( 20 A max )

Netzwerk:

Konnektivität

2 x Gigabit Ethernet Ports , Ethernet Anschluss , Integrierter Switch

Untertstützte Topologien

Daisy Chain , Star

Remote Interface

ArmoníaPlus oder eine andere bevorzugte Software

Maße & Gewicht:

Breite

483 mm

Höhe

88,9 mm

Tiefe

381 mm

Gewicht

11,3 kg

LDADAPDU - LD Systems ADA 12K4 TOURING RACK 2 HE, 19" Dreiphasen-Rack-Stromverteiler (32A)

Allgemein:

Steckertyp Eingang

CEE-Stecker 32A male

Steckertyp Ausgang

Schuko female

Schutzart Ausgang

IP54

Steckertyp 2. Ausgang

CEE-Stecker 32A female

Material

Stahl

Anzahl Ausgänge

Farbe

Schwarz

Abmessungen & Gewicht:

Breite

483 mm

Höhe

88 mm

Tiefe

191,1 mm

Rackbreite

19"

Rackhöhe

2 HE

Einbautiefe

124,1 mm

Gewicht

3,75 kg

LDADATPP - LD Systems ADA 12K4 TOURING RACK 3HE, 19" Front-I/O Patchpanel

Allgemein:

Material

Stahl

Farbe

Schwarz

Anschlüsse Frontpanel:

XLR 3-Pol female (analog in)

XLR 3-Pol female (AES3 in)

RJ-45 (AES72)

RJ-45 Ethernet (DANTE™/AES67)

speakON® 4-Pol male

speakON® 8-Pol male

Abmessungen & Gewicht:

Breite

480 mm

Höhe

132,5 mm

Tiefe

249 mm

Rackbreite

19"

Rackhöhe

3 HE

Einbautiefe

244 mm

Gewicht

8,52 kg
